Collari per tubi: cosa sono e a cosa servono?

Perchè i collari per tubi sono importanti?

I collari stringitubo sono delle fasce in metallo su cui sono saldati degli elementi fissi di bloccaggio nei quali agiscono degli elementi mobili (dadi e bulloni), concepiti per il supporto di tubi in metallo o in plastica.

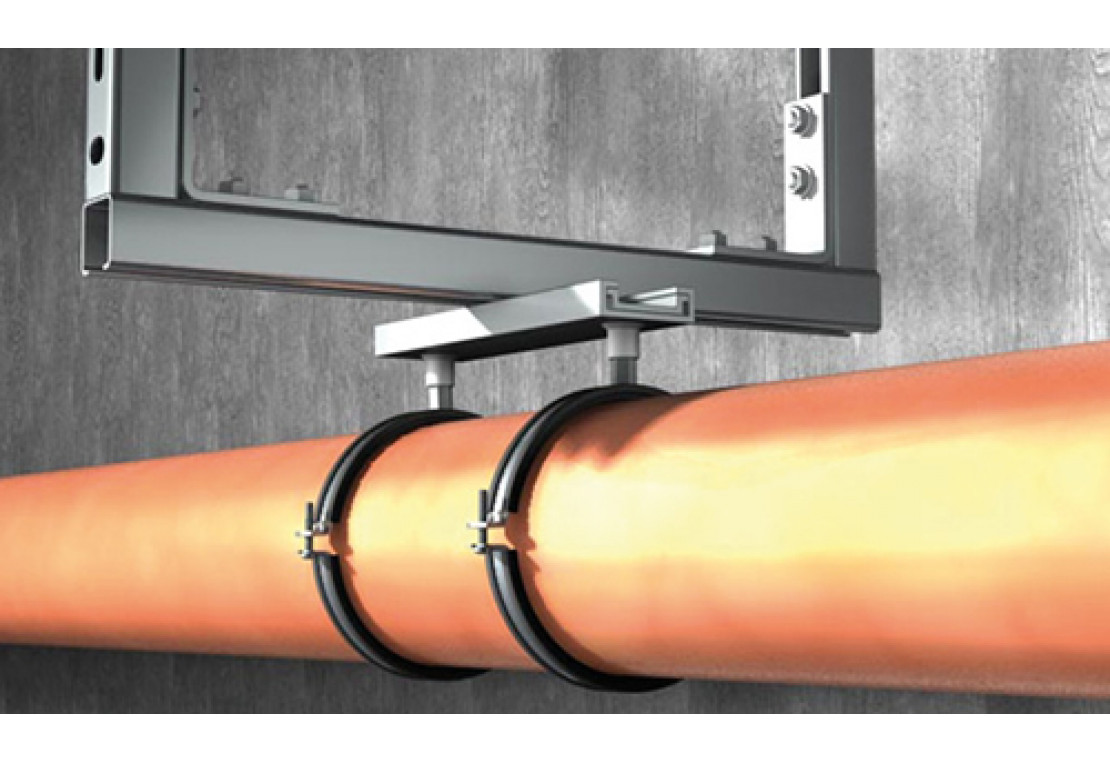

Nella maggior parte dei casi funzionano fissandosi saldamente attorno al tubo sospendendolo da una superficie o da un sistema di binari. I collari sono fondamentali per garantire che i tubi siano bloccati in modo sicuro, consentendo allo stesso tempo qualsiasi movimento o espansione del tubo.

I collari devono essere in grado di sorreggere tubi di ogni diametro e materiale e vengono accuratamente studiati per apportare diversi benefici ed assicurare un’installazione ottimale.

Quali sono i migliori collari per tubi?

Non esiste una soluzione unica. La scelta dei collari dipende dallo specifico ambiente di installazione e dai requisiti dell'applicazione.

I collari per tubi sono disponibili in molte varianti poiché i requisiti per il fissaggio dei tubi possono variare dal semplice ancoraggio ai casi più complessi che riguardano il movimento del tubo oppure dei carichi particolarmente pesanti. È essenziale utilizzare il collare stringitubo corretto per garantire l'integrità dell'installazione ed evitare danni significativi e costosi ad un edificio.

L’ampia varietà di collari per tubi presenti sul mercato è in grado di rispondere ad una vasta gamma di applicazioni con la soluzione più adeguata, pratica e sicura anche negli ambienti più critici. I campi d’impiego sono i più diversi: impianti di distribuzione acqua, gas, riscaldamento, raffreddamento, impianti meccanici, elettrici, ventilazione.

Quali fattori bisogna considerare quando si deve scegliere un collare per tubi?

Le variazioni di temperatura possono causare l'espansione e la contrazione dei tubi. E' necessario, pertanto, utilizzare dei collari che possano adattarsi al movimento del tubo determinato da variazioni della temperatura.

Poiché i collari per tubi hanno una capacità di carico massima, è fondamentale selezionare un collare adatto a supportare il peso richiesto.

Tubi realizzati con materiali diversi reagiscono in modo molto diverso in determinate circostanze. Un tubo a seconda del materiale di cui è composto ha una determinata resistenza alla temperatura e diversi livelli di resistenza alle sostanze chimiche.

Anche l'ambiente ovviamente può influire sul tipo di collare da utilizzare. Ad esempio, se l'installazione è all’esterno ed esposta alle intemperie, si deve considerare l’utilizzo di un collare per tubi con un rivestimento speciale in grado di resistere alla corrosione.

In taluni casi può essere necessario che il collare per tubi garantisca dei vantaggi in termini di isolamento termico oppure di isolamento acustico; in altri casi potrebbe essere fondamentale favorire un’installazione rapida. L'analisi di tutti questi fattori è cruciale per la scelta dei collari più adatti.

Quali tipologie di collari per tubi si possono trovare oggi sul mercato?

Esistono collari per tubazioni o condutture di ogni tipo, collari per tubazioni leggere, pesanti, verticali o sospese, collari a vite singola, a vite doppia, collari per il montaggio di tubazioni di acque di scarico, collari per tubi di fumo di caldaie e canne fumarie, collari per l’installazione di tubi sprinkler, collari per tubazioni di refrigerazione con isolamento integrato, collari con guarnizione per l'isolamento acustico con resistenza alle alte temperature o con requisiti di protezione antincendio.

Nel catalogo Fischer è presente una vasta gamma di collari e fascette stringitubo per il fissaggio di tubazioni di diversi materiali. Disponibili con o senza guarnizioni, anche nelle versioni per tubi ad alta temperatura o adatti all'isolamento termico.

Scopri alcuni dei collari e fascette per tubazioni in metallo o in plastica del catalogo Fischer:

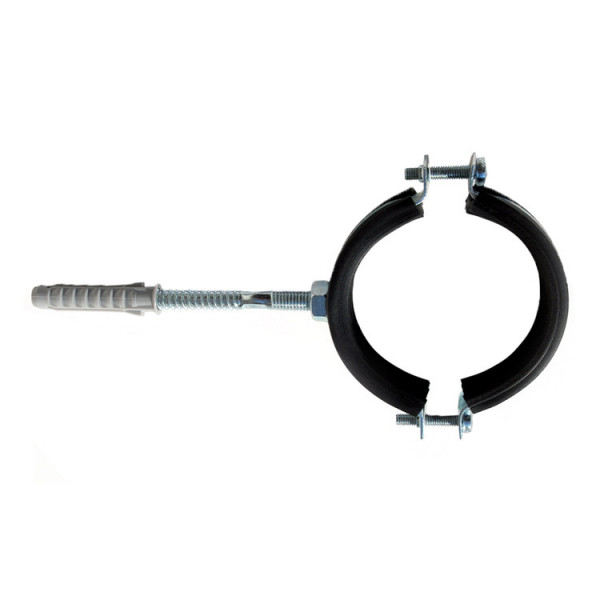

Collari insonorizzati FRS plus V

Collari con guarnizione e chiusura rapida per tubi in metallo e in plastica

Applicazioni: Sostegno di tubi in plastica

Vantaggi:

• Collari completi di guarnizione, vite e tassello per tubi diametro da 3/8" a 4"
• Completo di vite e tassello SX
• Collare con chiusura rapida

Guarda il prodotto Collare insonorizzati FRS plus V Fischer

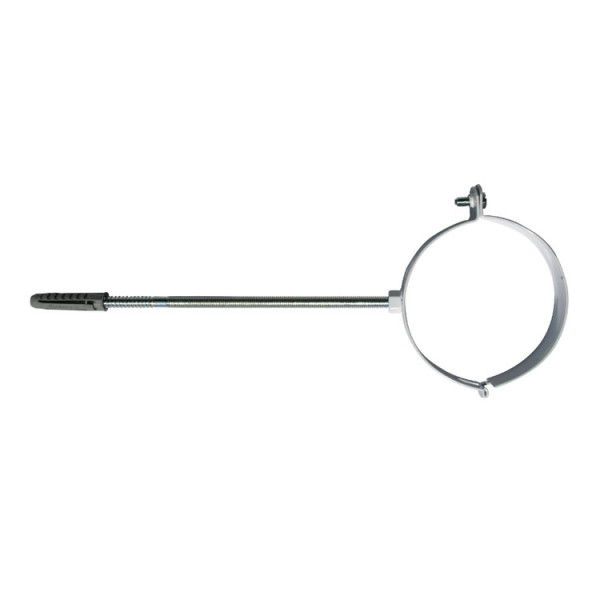

Collari per tubi fumo CCF-V / CCF-V inox

Applicazioni:

• Collari per tubi fumo di caldaie a condensazione e canne fumarie

Vantaggi:

• Tassello SX 10 e vite M8 x 200 mm - Versione inox con viteria inox

Guarda il prodotto Collare per tubi fumo CCF-V / CCF-V inox Fischer

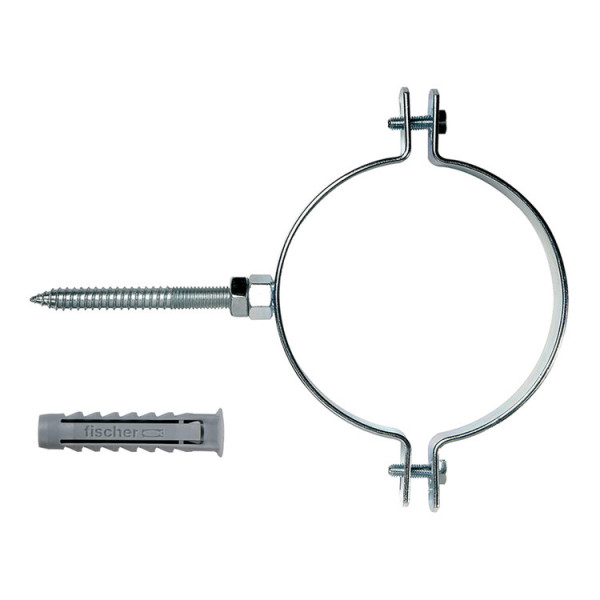

Collari per tubi in plastica CPE-S / CPE-SL

Collari In acciaio per tubi in Pe e Pvc Cpe-S per condotte in materiale plastico

Guarda il prodotto Collare per tubi in plastica CPE-S / CPE-SL Fischer

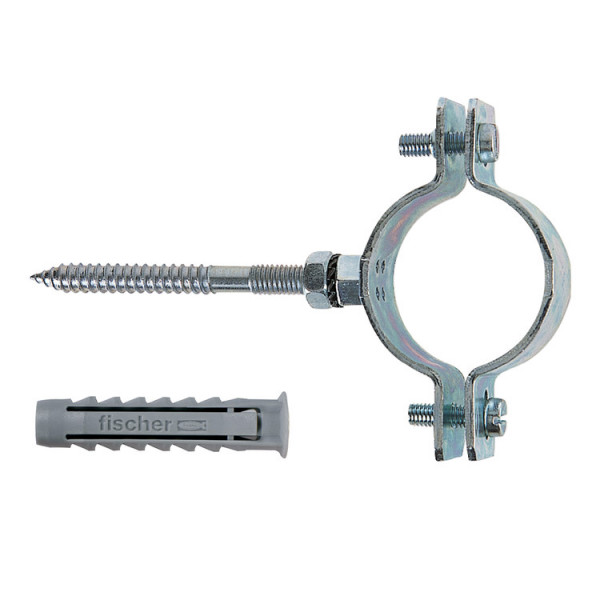

Collari per tubi CPT / CPT-M / CPS-V

Collari in acciaio per tubi CPS-V completi di vite e tassello

Applicazioni:

• Sostegno di tubi in metallo


Vantaggi:

• CPT completo di vite e tassello SX
• CPT e CPT M fino alla misura 2" sono dotati di chiusura rapida brevettata
• Fascia di dimensione maggiorata
• Dado con quattro punti di saldatura anche nelle misure piccole

Guarda il prodotto Collare pesanti per tubi CPT / CPT-M / CPS-V Fischer

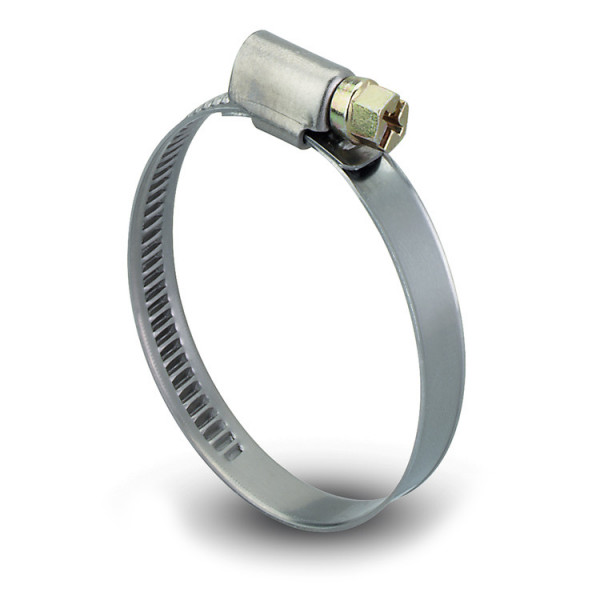

Fascette stringitubo SGS

Fascette stringitubo per grandi tubi flessibili, tubazioni o condutture

Vantaggi:

• I bordi arricciati della fascetta offrono una protezione contro il danneggiamento del tubo
• La ridotta dimensione del morsetto consente una regolazione ideale e forze radiali elevate ed equamente distribuite sul diametro del tubo
• La vite con testa a taglio combinato consente flessibilità durante l'installazione

Guarda il prodotto Fascetta stringitubo SGS Fischer

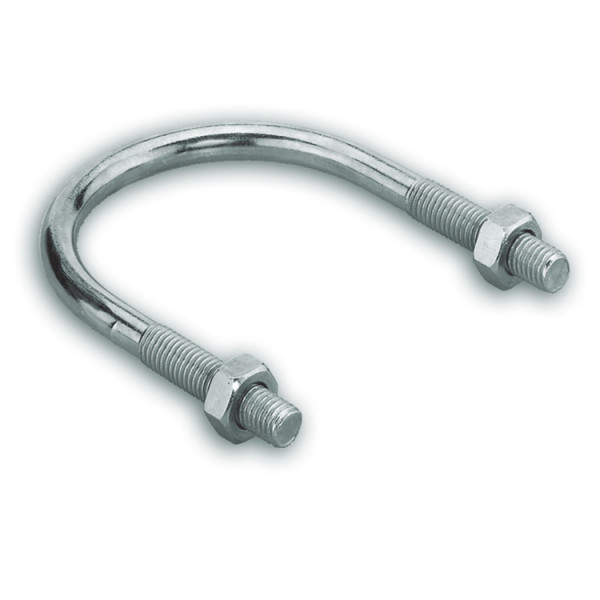

Cavallotti a "U" ETR

Collari U-bolt con filettatura metrica

Applicazioni: Installazione di tubazioni verticali o sospese

Vantaggi: Le due filettature del cavallotto a "U" permettono un'ideale adattamento in funzione del diametro esterno della tubazione

Guarda il prodotto Cavallotti a "U" ETR Fischer

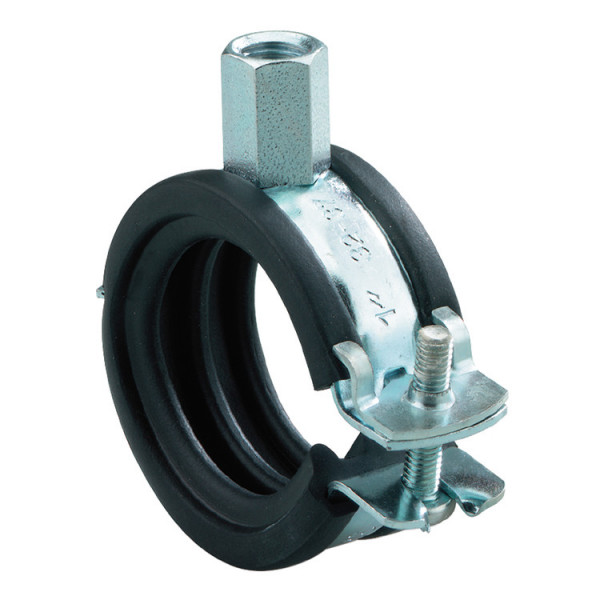

Collari a cerniera per tubi FGRS Plus e FGRS Plus M8/M10

Collari per tubazioni a cerniera con meccanismo di chiusura rapida a vite singola

Applicazioni: Fissaggio rapido di tubazioni fino a Ø2" utilizzando barre filettate o viti a doppia filettatura.

Vantaggi:

• Il meccanismo di bloccaggio rapido permette un'installazione veloce risparmiando quindi tempo
• La stretta forma della guarnizione per l'isolamento acustico impedisce alla stessa dal cadere quando si inserisce la tubazione
• La chiusura di sicurezza a scatto garantisce l'installazione della tubazione senza lo sgancio del collare
• Il dado di collegamento con filettatura combinata M8/M10 del FGRS Plus M8/M10 consente scelte di montaggio ottimizzate
• L'impronta a taglio combinato della vite consente un'installazione flessibile
• La struttura compatta del collare per tubazioni permette una semplice post-installazione dell'isolamento

Guarda il prodotto Collare a cerniera per tubi FGRS Plus e FGRS Plus M8/M10 Fischer

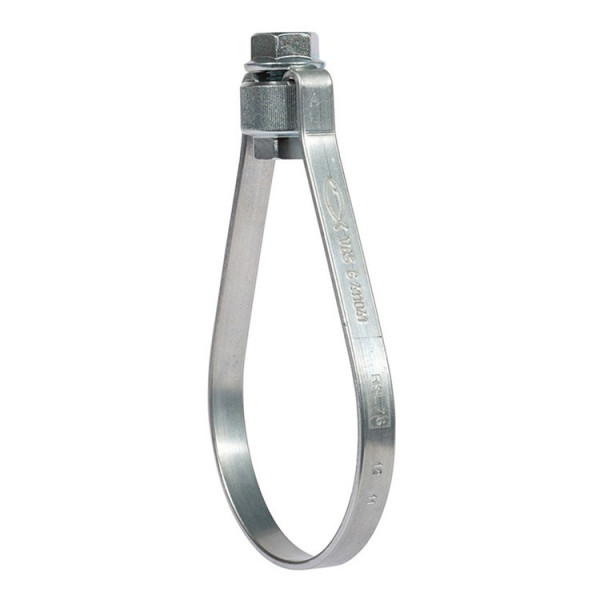

Collari per impianti Sprinkler FRSL

Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS

Applicazioni: Installazione di tubazioni sprinkler secondo VdS

Vantaggi: L'omologazione VdS garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler; Il dado regolabile per un semplice aggiustamento dell'altezza della tubazione dopo l'installazione.

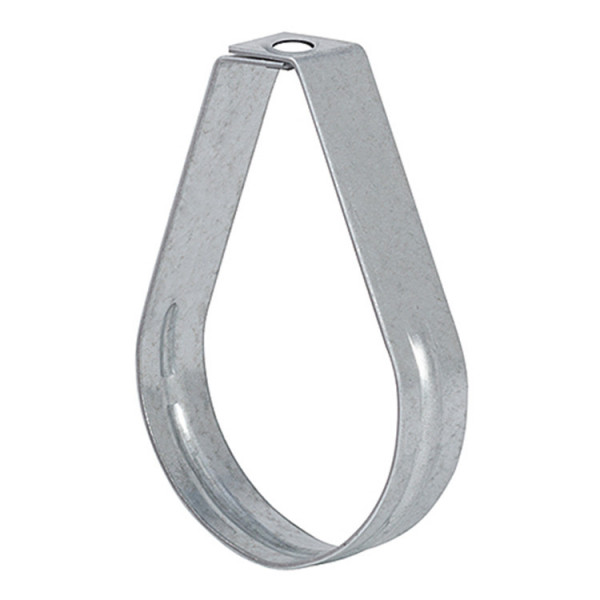

Collari per Antincendio Sprinkler Frsp

Collari leggeri universali per impianti Sprinkler, certificato FM

Vantaggi: L'omologazione FM garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler. Il collare con foro in sommità  consente una connessione rapida con barra filettata e dado.

Guarda il prodotto Collare per impianti Sprinkler FRSP Fischer

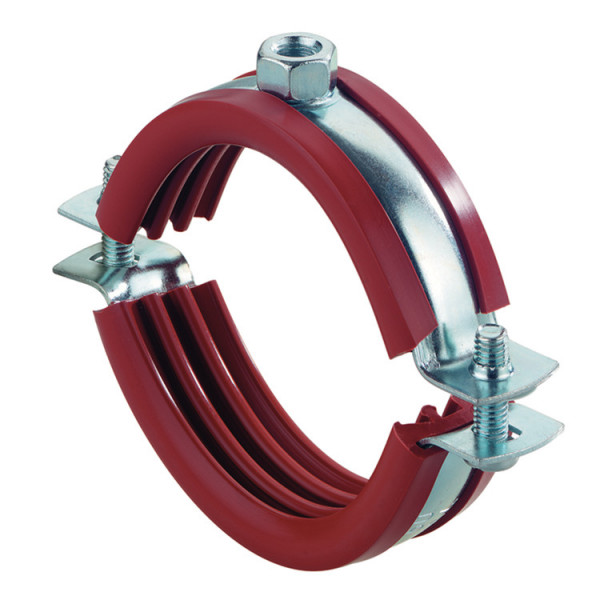

Collari per tubi con guarnizione in silicone con isolamento FRSH

Collari per tubazioni a doppia vite con guarnizione per l'isolamento acustico con resistenza alle alte temperature

Applicazioni: Fissaggi di tubazioni ad alta temperatura con barre filettate o viti a doppia filettatura, per es. linee di vapore

Vantaggi:

• La speciale guarnizione per l'isolamento acustico in silicone consente l'uso con temperature medie fino a +220 °C
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi

Guarda il prodotto Collare per tubi con guarnizione in silicone FRSH Fischer

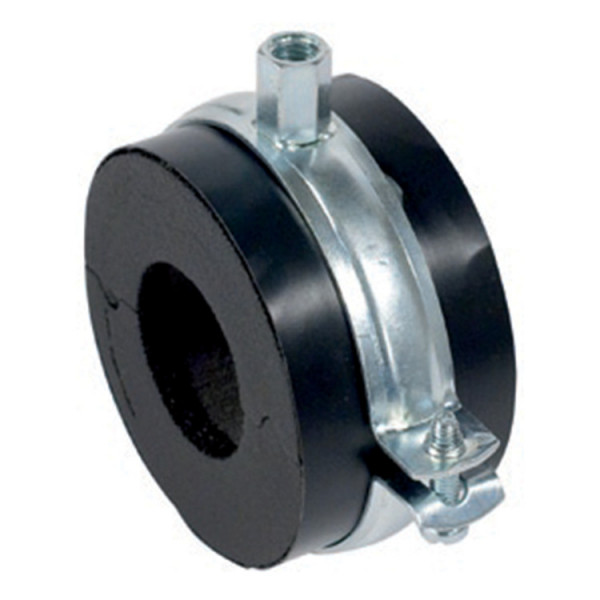

Collari per tubi di refrigerazione con isolamento integrato FRS K

Applicazioni: Installazione di tubazioni in applicazioni di refrigerazione e di condizionamento d'aria

Vantaggi:

• Il materiale autoadesivo assicura una facile installazione del collare per tubazioni di refrigerazione
• Il materiale resistente all'invecchiamento assicura una lunga durata del collare FRS-K
• Il dado di connessione con doppia filettatura consente flessibilità  durante l'installazione
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi
• Il lamierino integrato per la distribuzione dei carichi garantisce la trasmissione del carico e permette carichi maggiori

Guarda il prodotto Collare per tubi di refrigerazione FRS K Fischer

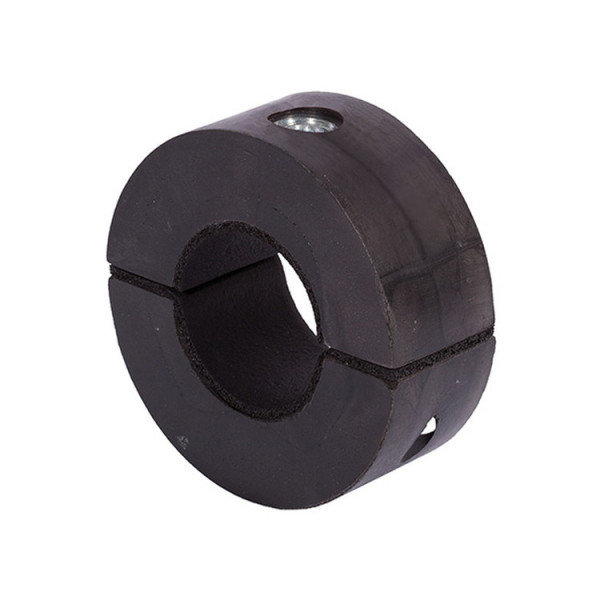

Collari per tubi di refrigerazione Kft

Collari per tubi di refrigerazione realizzati con schiuma PUR a celle chiuse. Adatti allo staffaggio di carichi pesanti

Applicazioni: Installazione di tubazioni in applicazioni di refrigerazione e di condizionamento d’aria

Vantaggi:

• La schiuma a celle chiuse si adatta a tutti i più comuni materiali isolanti
• Il materiale autoadesivo assicura una facile installazione del collare per tubazioni di refrigerazione
• La filettatura M8/ M10 e 1/2” garantisce flessibilità durante l’installazione
• Il materiale resistente all’invecchiamento assicura una lunga durata del collare KFT
• Le due viti laterali permettono di adattare il collare al diametro esterno del tubo

Guarda il prodotto Collare per tubi di refrigerazione KFT Fischer

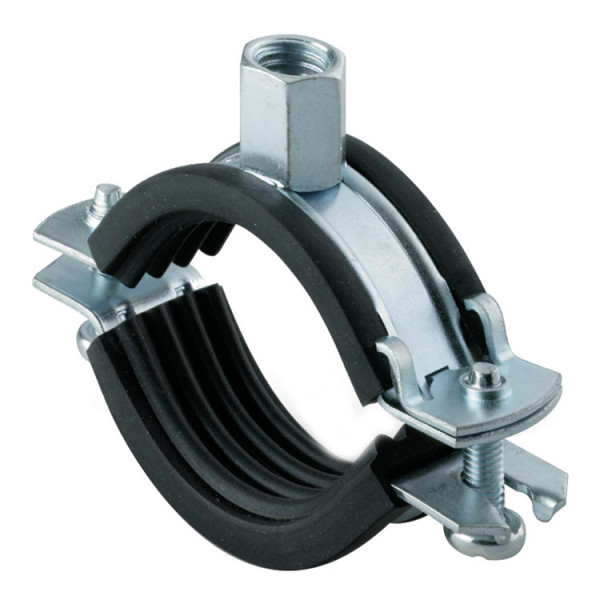

Collari per tubazioni FRS Plus

Collari per tubazioni a doppia vite con meccanismo di chiusura rapido e attacco M8/M10

Applicazioni: Per il fissaggio semplice e facile di tubazioni utilizzando barre filettate e viti a doppia filettatura

Vantaggi:

• Il meccanismo di chiusura rapido consente un'installazione rapida risparmiando tempo
• La chiusura di sicurezza a scatto garantisce l'installazione della tubazione senza lo sgancio del collare
• La stretta forma della guarnizione per l'isolamento acustico impedisce alla stessa dal cadere quando si inserisce la tubazione
• Il dado di collegamento con filettatura combinata M8/M10 consente scelte di montaggio ottimizzate
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione
• La caratteristica di sicurezza della vite assicura un'installazione senza problemi

Guarda il prodotto Collare per tubi FRS Plus Fischer

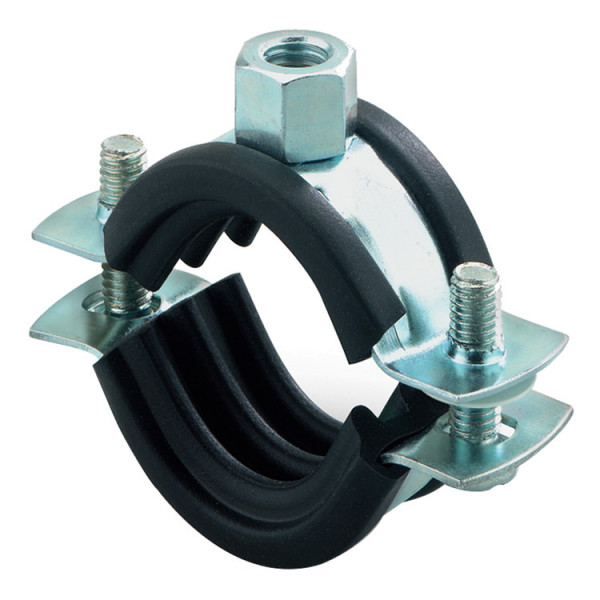

Collari per tubi FRS zl

Collari per tubi a doppia vite e attacco M8/M10 con rivestimento zinco lamellare per elevata resistenza alla corrosione

Applicazioni:

• Fissaggio sicuro di tubazioni con barre filettate o viti a doppia filettatura, anche quando ci sono requisiti di protezione antincendio
• Particolarmente indicato per installazione in locali chiusi in cui è presente un alto tasso di umidità o all’esterno in ambienti poco corrosivi

• Il rapporto di resistenza al fuoco garantisce una sicurezza in esercizio testata da un ente indipendente
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione
• Il dado con filettatura combinata M8/M10 consente scelte di montaggio ottimizzate
• La guarnizione per l'isolamento acustico fornisce protezione dal rumore e impedisce la corrosione per contatto
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi

Guarda il prodotto Collare per tubi FRS zl Fischer

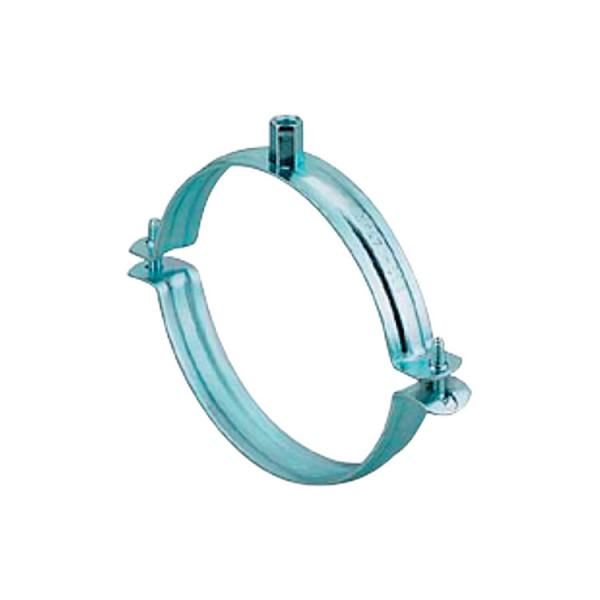

Collari per tubazioni Frsn

Collari per tubazioni a doppia vite senza guarnizione

Applicazioni: Fissaggio di tubazioni metalliche o plastiche senza requisiti di insonorizzazione con barre filettate o viti a doppia filettatura, per es. in edifici industriali

Vantaggi:

• Il collare FRSN senza guarnizione per l'isolamento acustico è ideale per applicazioni industriali e tubazioni in plastica

• Il dado di connessione con filettatura combinata M8/M10 consente scelte di montaggio ottimizzate
• Le due viti permettono un'ideale adattamento in funzione del diametro esterno della tubazione
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi

Guarda il prodotto Collare per tubi FRSN Fischer

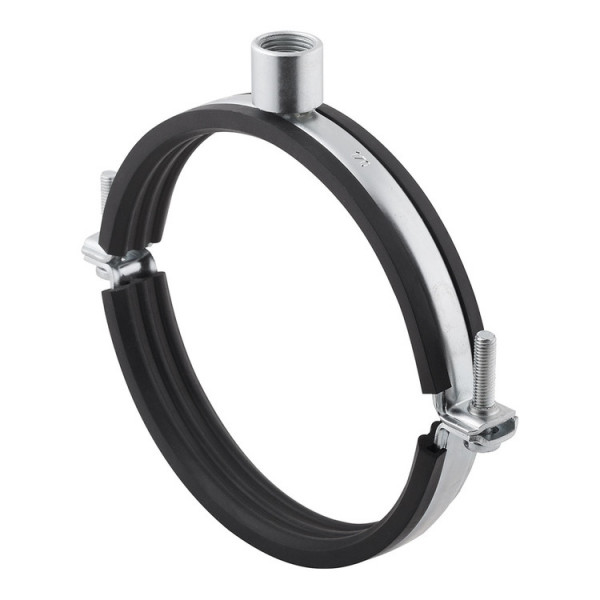

Collari pesanti per tubi FRSM - Fil. GAS

Collari per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco gas

Vantaggi:

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM
• La guarnizione per l'isolamento acustico fornisce protezione dal rumore e impedisce la corrosione per contatto
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi

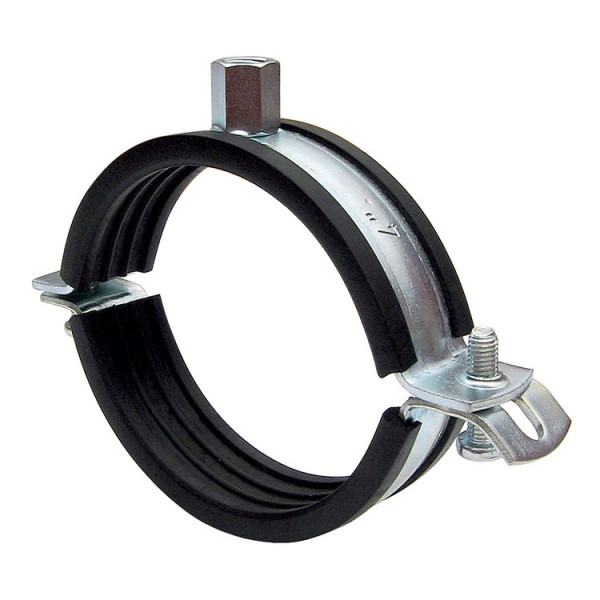

Collari pesanti per tubi FRSM - Fil. Metrica

Collari per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

Applicazioni: Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni

Vantaggi:

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi

Guarda il prodotto Collare pesante per tubi FRSM - Fil. Metrica Fischer

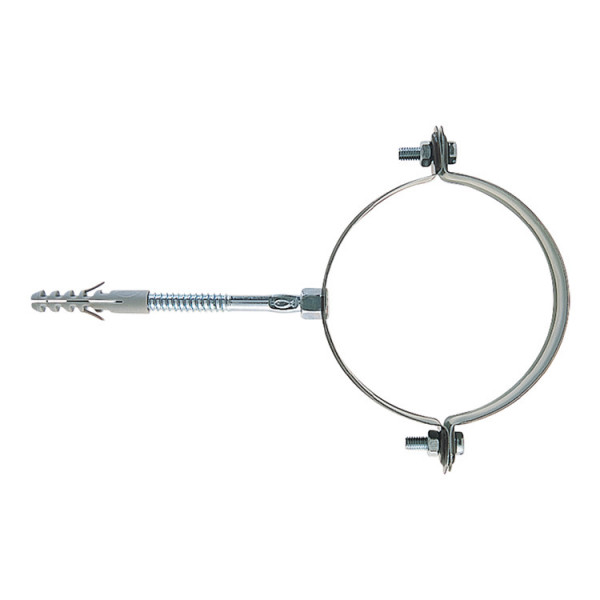

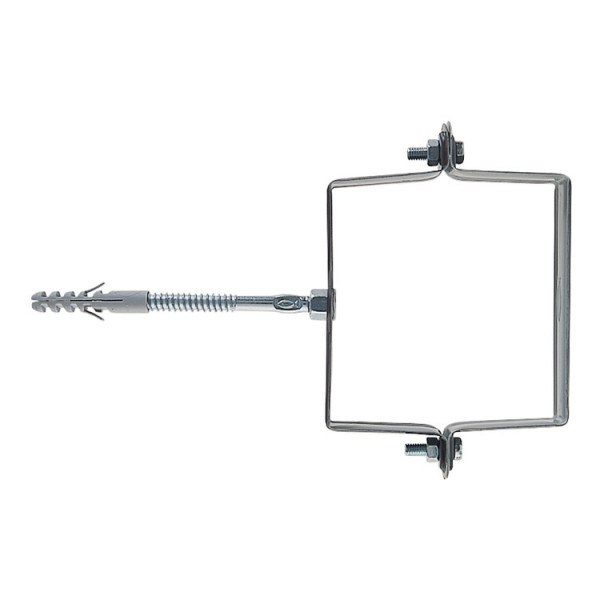

Collari per pluviali zincato SCP / SCP-V

Collari zincati e testa di moro per pluviali SCP / SCP-V

Gamma completa con collari sia di forma rotonda che quadrata

Guarda il prodotto Collare per pluviale zincato SCP / SCP-V Fischer

Guarda tutti i prodotti collari per tubazioni Fischer
