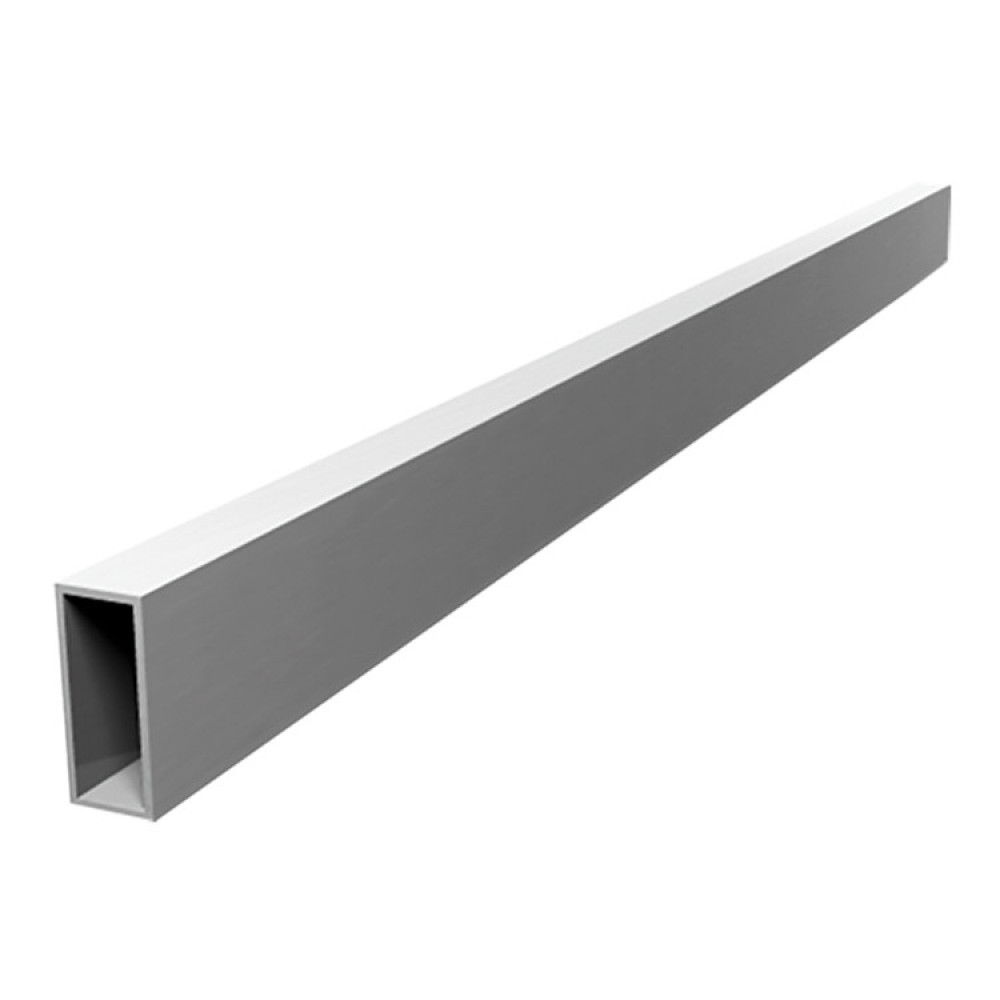

Asta per zavorra AZ Alu - Sistemi anticaduta DPI

Il parapetto modulare in alluminio per installazioni senza forature su superfici orizzontali

  • Peso: 1;
  • Filettatura: 25;
  • Lunghezza per rullo: 1200;
  • Spessore profilo: 374;
  • Momento d'inerzia - lz - [cm4]: 22.2;
  • Tipo: 5.86;
  • Spessore occhiolo: 6.35;
  • Angolo: 3.91;
38,28€
Iva inclusa
  • Marca: Fischer
  • Codice EAN: 8001132052129
  • Codice Prodotto: 534675
  • Disponibilità: Esaurito

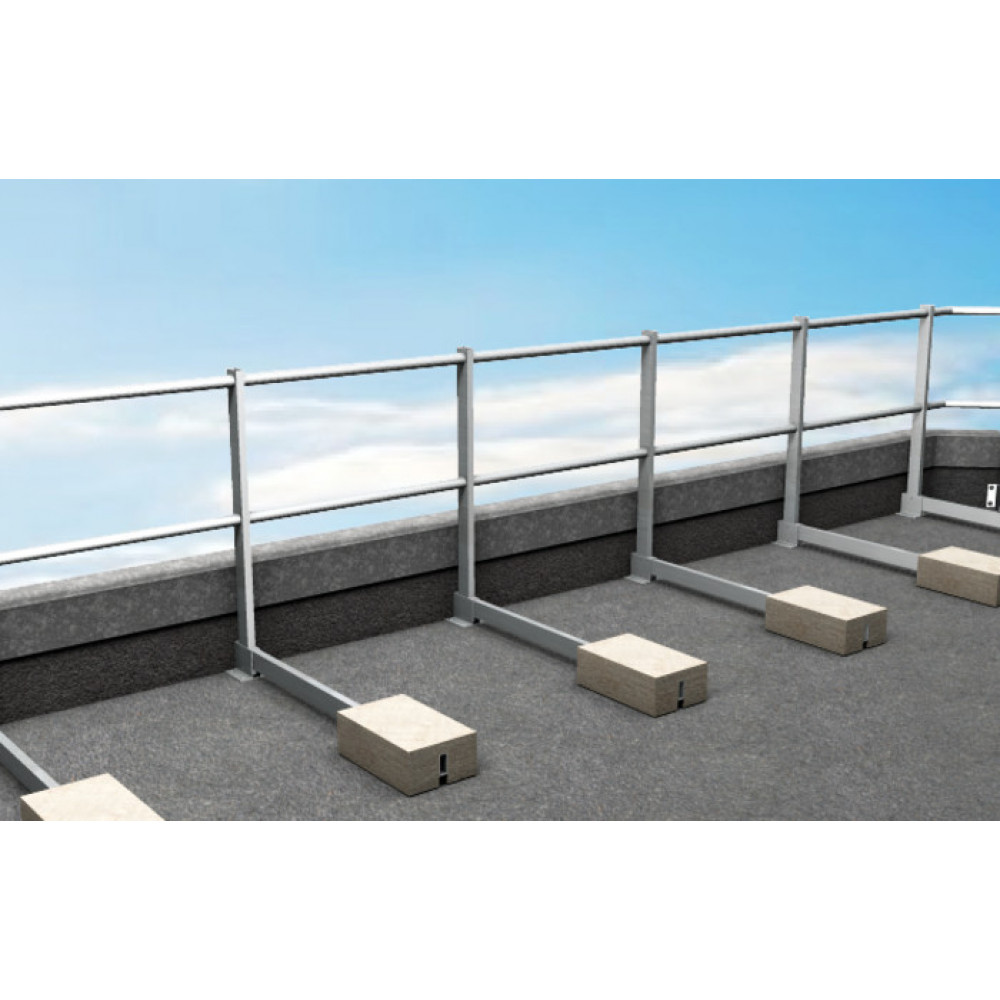

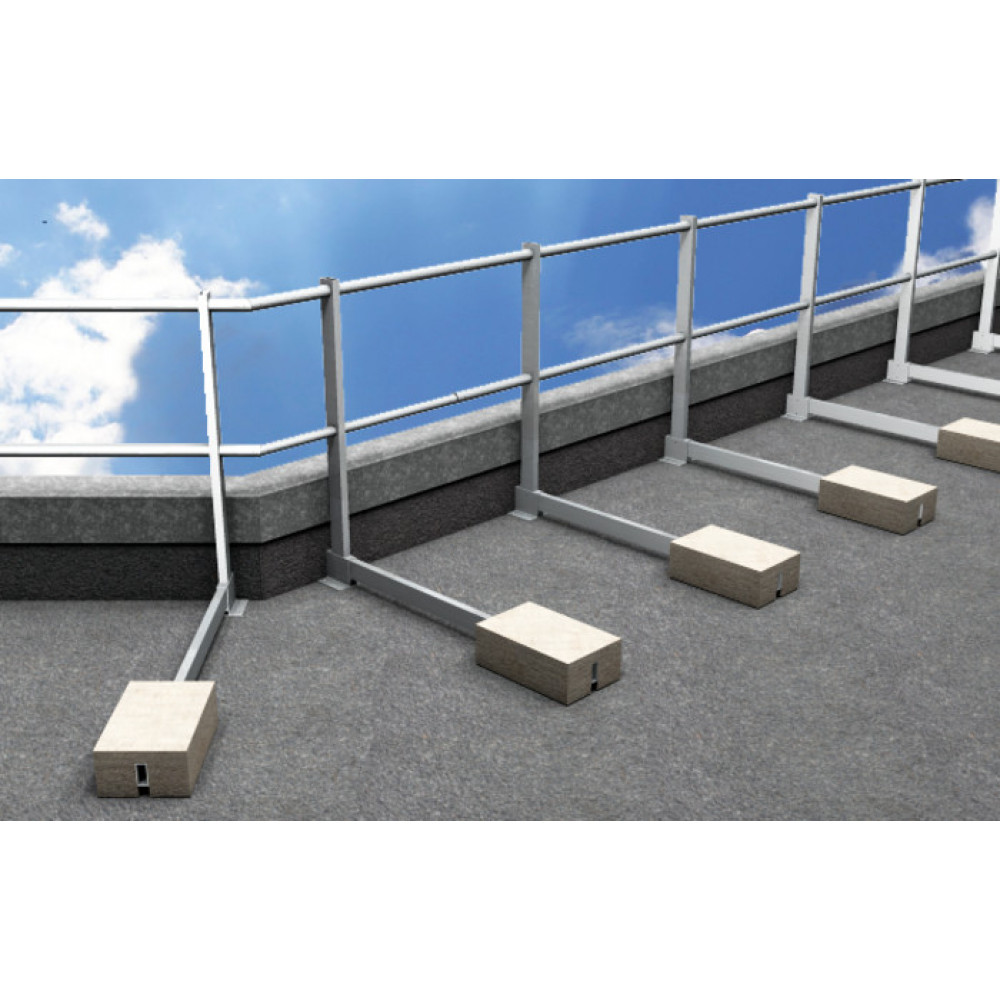

Parapetto P-line autoportante
Il parapetto modulare in alluminio per installazioni senza forature su superfici orizzontali


Materiali di supporto:
  • Calcestruzzo
  • Muratura

Vantaggi:
  • Il parapetto P-line autoportante rispetta i requisiti della norma EN ISO 14122-3:2001/A1:2010. Rapporti disponibili su richiesta.
  • Grazie alla zavorra in calcestruzzo il parapetto può essere installato senza forare la superficie di supporto.
  • Il montante parapetto MP è già  corredato di tappo di chiusura ed è possibile installare il profilo fermapiede o altri correnti aggiuntivi.
  • L'interasse verticale massimo tra i montanti parapetto è 1,5 m, l'altezza richiesta del parapetto rispetto al piano di calpestio è 1,1 m. L'ingombro totale asta + zavorra è di 1,35 m.
  • Su richiesta è possibile modificare a misura l'altezza dei montanti.
  • Nel caso di utilizzo di montanti con altezza superiore a 1,10 m l'interasse massimo deve essere verificato da un tecnico esperto.

Applicazioni:
  • Sistema di protezione collettiva per ambienti di lavoro dove il fissaggio non è possibile

Funzionamento:
  • Posizionare la piastra orizzontale PO sul piano di appoggio interponendo un foglio di neoprene o di bitume per migliorare la ripartizione dei carichi e non rovinare la guaina impermeabilizzante. I fori della piastra vicino ai bordi vanno verso lato interno.

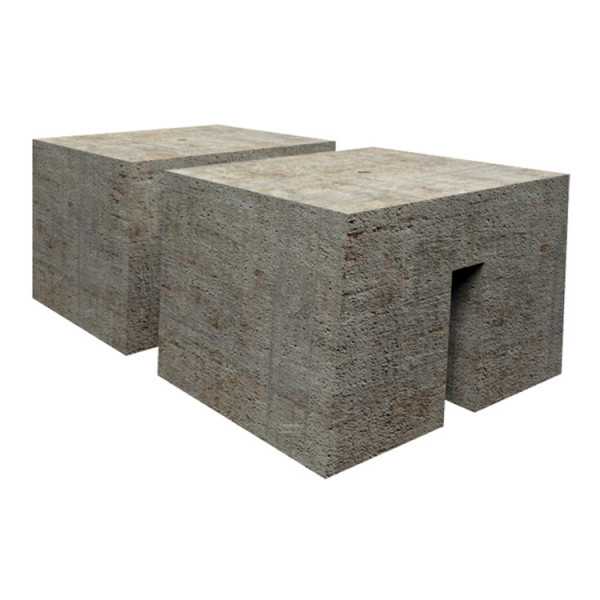

  • Inserire l'asta per zavorra AZ sulla piastra orizzontale PO e bloccarla utilizzando 4 Rivetti , posare le due zavorre in calcestruzzo Z sopra l'estremità  libera dell'asta AZ e bloccarle utilizzando le 2 viti autoforanti fornite con la zavorra.
  • Posizionare il montante parapetto MP nella slot della piastra orizzontale PO e fissare utilizzando 2 + 2 rivetti.
  • Inserire 1 o più Correnti CO nei fori di alloggiamento dei montanti parapetto MP e bloccare con viti.
  • Assemblare il parapetto con gli altri accessori (vedere pagina 41).
  • Se l'elemento di bordo della copertura ha altezza inferiore a 150 mm deve essere installato il profilo fermapiede.

Specifiche tecniche:
  • Peso: 1;
  • Filettatura: 25;
  • Lunghezza per rullo: 1200;
  • Spessore profilo: 374;
  • Momento d'inerzia - lz - [cm4]: 22.2;
  • Tipo: 5.86;
  • Spessore occhiolo: 6.35;
  • Angolo: 3.91;
Riferimenti:
  • EAN: 8001132052129
  • Codice fischer: 534675
Attibuti
Confezione 1
Lunghezza - l - [mm] 1200
Modulo di resistenza - Wy - [cm3] 6.35
Modulo di resistenza - Wz - [cm3] 3.91
Momento d'inerzia - ly - [cm4] 22.2
Momento d'inerzia - lz - [cm4] 5.86
Peso 1,25
Sezione trasversale profilo 374
Download
Scheda tecnica Asta per zavorra AZ Alu - Sistemi anticaduta DPI Scarica
