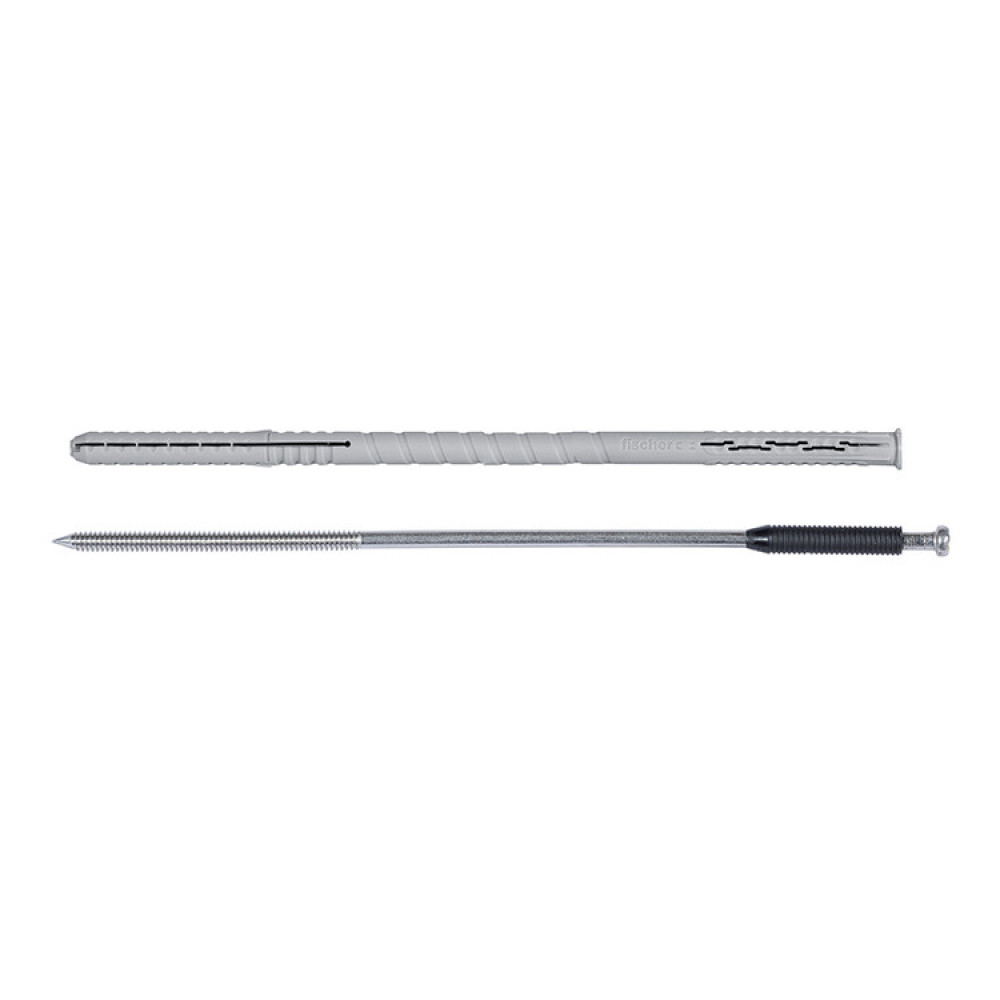

Fissaggio di ritegno meccanico VBS-M A4
Connettore meccanico a secco in acciaio inox AISI 316 per consolidamento di pareti a doppia pelle
Materiali di supporto:
- Muratura faccia vista con o senza intercapedine d'aria
Vantaggi:
- L'applicazione nella muratura esterna è approvata nel mattone e nei giunti di malta con una profondità di ancoraggio di almeno 50 mm e offre un'alto grado di flessibilità e sicurezza.
- L'utilizzo nei giunti con una piccola profondità di ancoraggio di appena 50 mm permette un'installazione veloce ed economica.
- Il ridotto collarino e la piccola testa della vite permettono un montaggio a filo o incassato.
- Il foro potrà essere sigillato successivamente per renderlo meno visibile in facciata.
- L'anello anti gocciolamento impedisce che la condensa si accumuli nello strato portante, evitando quindi danni da gelo e corrosione.
Applicazioni:
- VBS-M è particolarmente idoneo per applicazioni dove i sistemi compositi di isolamento termico esterno (ETICS) sono stati precedentemente installati.
- Consolidamento delle pareti di rivestimento conforme alle normative DIN 1053-1, UNI EN 845-846 e alla DIN 18515.
Funzionamento:

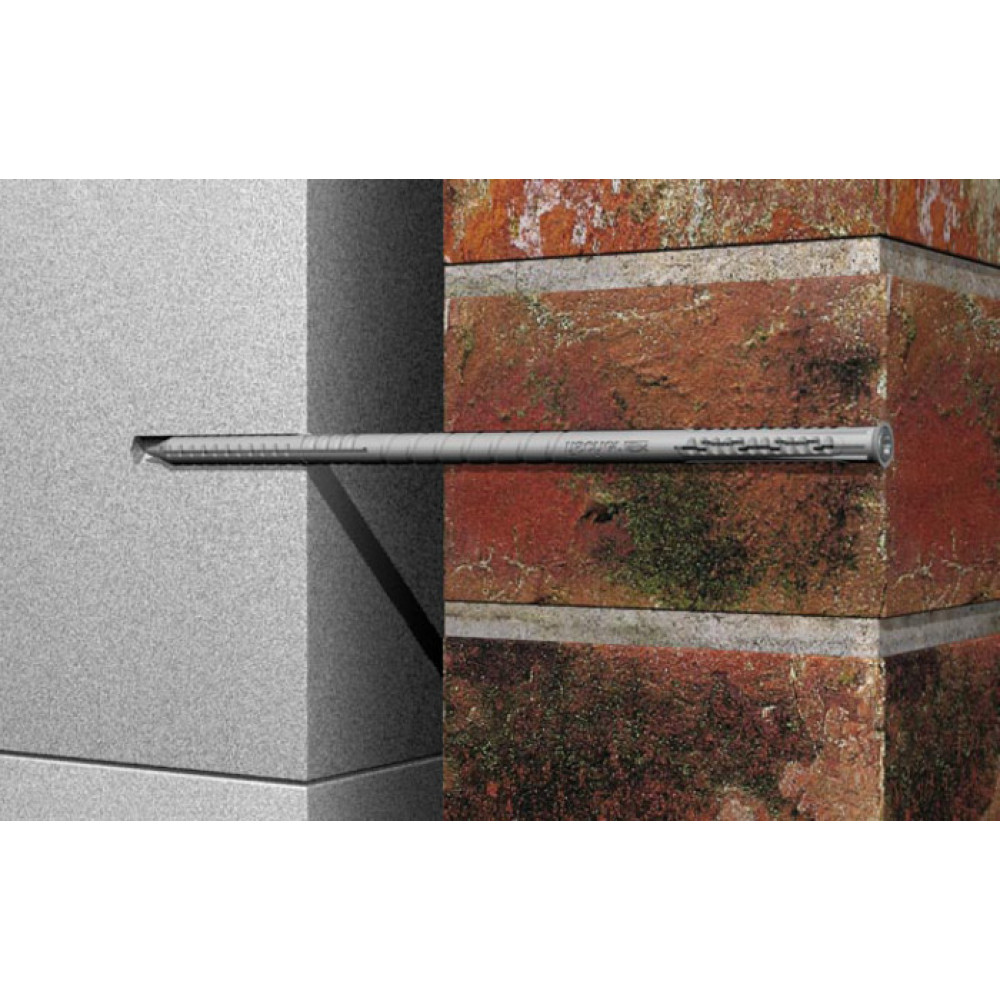

- Il fissaggio di ritegno meccanico VBS-M è installato nello strato portante e nella muratura faccia vista attraverso un'installazione passante.
- In accordo alla certificazione non è necessaria alcuna pulizia del foro.
- Le due zone ad espansione nello strato portante e nella muratura garantiscono un fissaggio sicuro.
- Il fissaggio non si espande nella muratura di facciata fino a quando la vite non penetra ed espande perfettamente la parte del tassello nello strato portante, garantendo massima sicurezza dell'installazione.
Specifiche tecniche:- Intercapedine d'aria con muratura faccia vista da 115 mm installata a filo - hL - [mm]: 40 - 60;
- Cuscino d'aria o isolante - hL - [mm]: 60 - 80;
- Muratura di tamponamento + intercapedine - tfix - [mm]: 175;
- Diametro foro - d0 - [mm]: 8;
- Profondità foro - h0 - [mm]: 245;
- Lunghezza fissaggio - l - [mm]: 225;
- Profondità ancoraggio effettiva - hef - [mm]: 50;
Riferimenti:- EAN: 4048962131604
- Codice fischer: 514239
| Attibuti |
| Confezione |
100 |
| Cuscino d'aria o isolante - hL - [mm] |
60 - 80 |
| Diametro foro - d0 - [mm] |
8 |
| Intercapedine d'aria con muratura faccia vista da 115 mm installata a filo - hL - [mm] |
40 - 60 |
| Lunghezza fissaggio - l - [mm] |
225 |
| Muratura di tamponamento + intercapedine - tfix - [mm] |
175 |
| Profondità ancoraggio effettiva - hef - [mm] |
50 |
| Profondità foro - h0 - [mm] |
245 |
