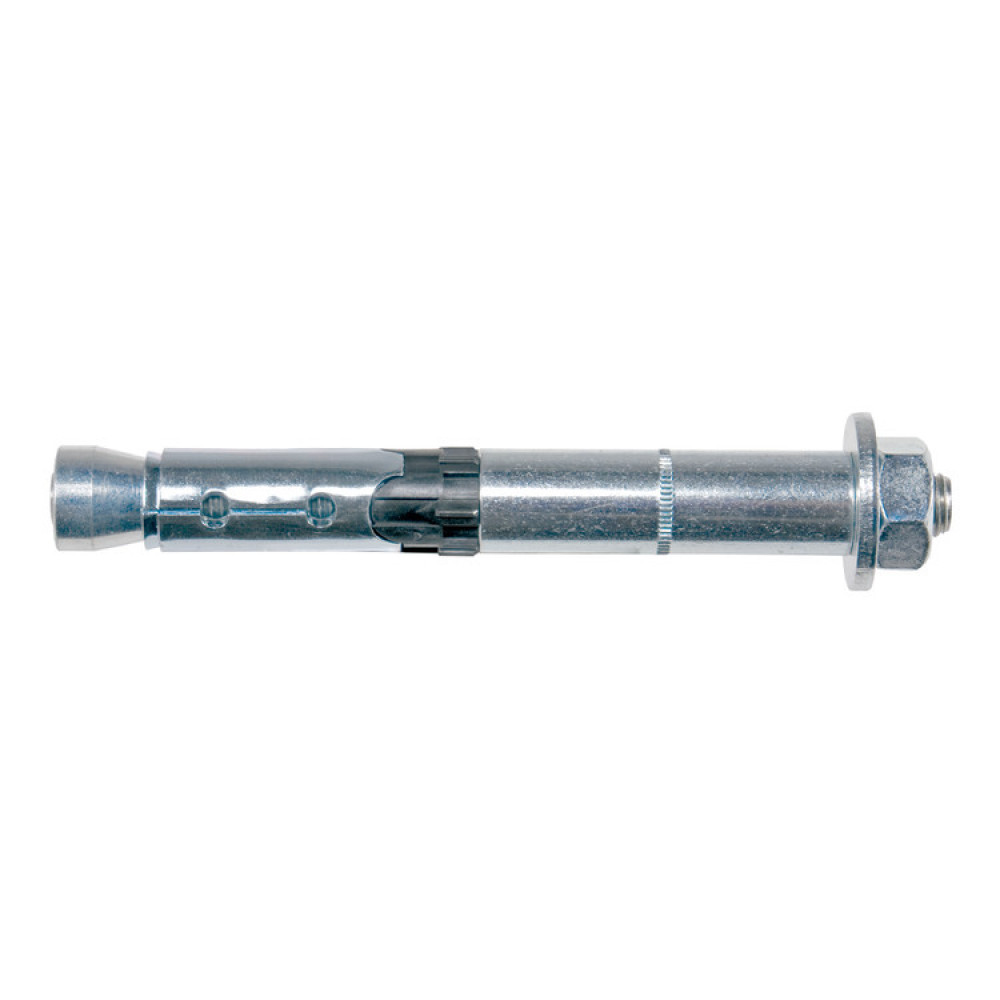

Tassello passante in acciaio FH II 32/30 B (4 Pz.)

L'ancorante passante per fissaggi dal design esigente per calcestruzzo fessurato e applicazioni sismiche in zona C1/C2. Versione con barra filettata e dado.

  • Filettatura - M - : M 24;
  • Spessore fissabile max - t fix - [mm]: 30;
  • Profondità foro min per installazione passante - h2 - [mm]: 210;
  • Chiave di serraggio - SW - [mm]: 36;
  • Diametro foro - d0 - [mm]: 32;
  • Lunghezza fissaggio - l - [mm]: 231;
191,03€
Iva inclusa
  • Marca: Fischer
  • Codice EAN: 4006209475492
  • Codice Prodotto: 47549
  • Disponibilità: 2 Settimane

Ancorante ad alte prestazioni FH II-B
L'ancorante passante per fissaggi dal design esigente per calcestruzzo fessurato e applicazioni sismiche in zona C1/C2. Versione con barra filettata e dado.


Materiali di supporto:

Approvato per:

  • Calcestruzzo da C20/25 a C50/60, fessurato
  • Calcestruzzo da C20/25 a C50/60, non fessurato


Adatto anche per:

  • Calcestruzzo C12/15
  • Pietra naturale con struttura compatta

Vantaggi:
  • Ancorante strutturale con barra filettata e dado.
  • L'azione combinata del gambo della vite e del corpo dell'ancorante permette una resistenza a taglio elevata. Il numero di punti di fissaggio può pertanto essere ridotto.
  • Le certificazioni internazionali garantiscono la massima sicurezza e le migliori performance. Queste certificazioni coprono anche l'utilizzo in zone sismiche (categoria di prestazione sismica europea C1/C2 e zona di progettazione sismica statunitense da A a F).
  • La geometria ottimizzata riduce l'energia di posa e permette un'installazione senza sforzo.
  • Il documento di valutazione riguarda anche l'uso di punte cave.

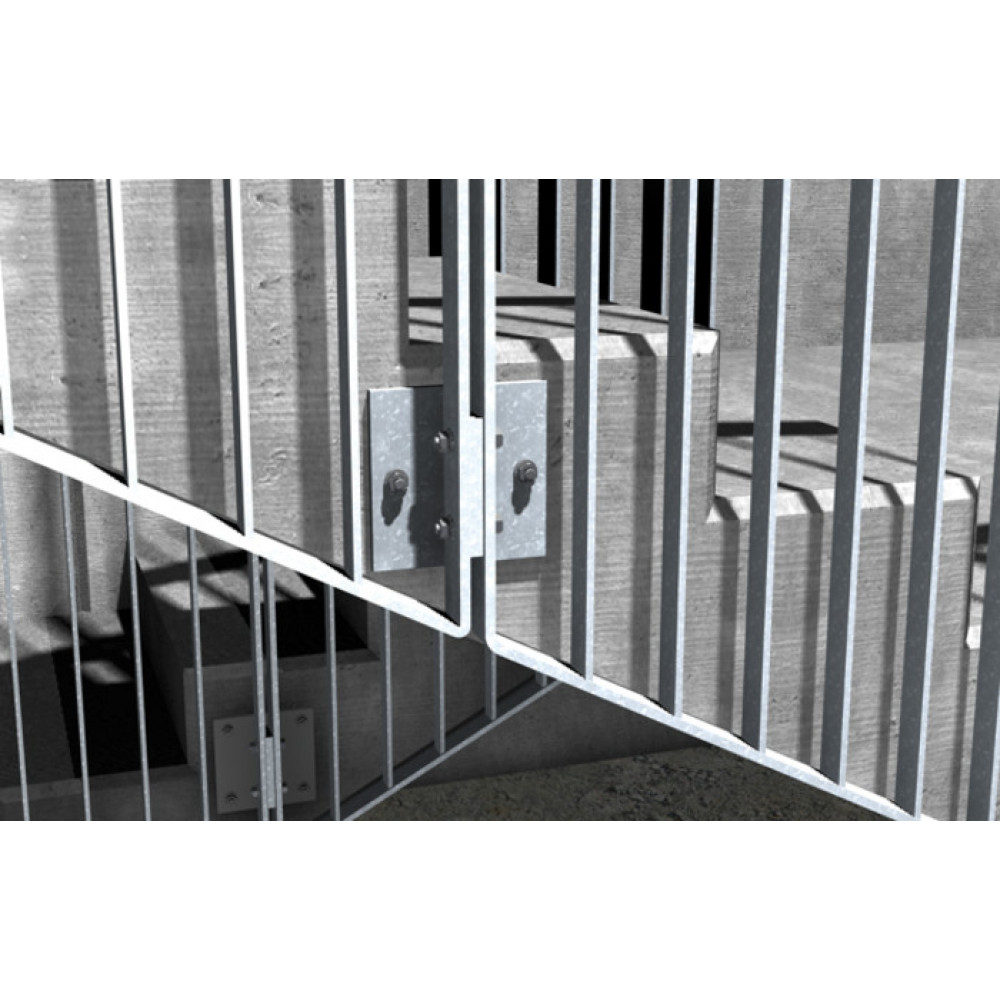

Applicazioni:
  • Balaustre
  • Gradini
  • Consolle
  • Costruzioni in acciaio
  • Scale
  • Passerelle portacavi
  • Macchinari
  • Cancelli
  • Facciate
  • Inferriate

Funzionamento:
  • FH II è idoneo per installazione passante.
  • Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
  • L'anello nero in plastica evita la rotazione dell'ancorante e compensa lo slittamento durante il serraggio in modo che l'elemento da fissare sia schiacciato contro il supporto di ancoraggio.

Specifiche tecniche:
  • Filettatura - M - : M 24;
  • Spessore fissabile max - t fix - [mm]: 30;
  • Profondità foro min per installazione passante - h2 - [mm]: 210;
  • Chiave di serraggio - SW - [mm]: 36;
  • Diametro foro - d0 - [mm]: 32;
  • Lunghezza fissaggio - l - [mm]: 231;
Riferimenti:
  • EAN: 4006209475492
  • Codice fischer: 47549
Attibuti
Certificazioe ICC relevant
Certificazione ETA relevant
Chiave di serraggio - SW - [mm] 36
Confezione 4
Diametro foro - d0 - [mm] 32
Filettatura - M - M 24
Lunghezza fissaggio - l - [mm] 231
Profondità foro min per installazione passante - h2 - [mm] 210
Spessore fissabile max - t fix - [mm] 30
