Profilo in alluminio Solar-Fish 3,15 mt

Il profilo in alluminio universale per installazioni fotovoltaiche su tetti a falda e tetti piani

  • Peso in kg/m: 0;
  • Peso: 922;
  • Lunghezza per rullo: 3150;
  • Spessore profilo: 3;
  • distanza tubo - parete: 42;
  • Tipo: 7;
  • Sporgenza - l1 - [mm]: 27;
  • Scatola di cartone: 6;
  • Omologato UL: 45;
  • Carico max raccomandato a trazione per FUS 2,0 mm: 3;
  • Carico max raccomandato a trazione per FUS 2,5 mm: 26;
  • Carico max raccomandato a trazione per MS 40/60: 3;
  • Carico max raccomandato a trazione per MS-L 27/18: 37;
110,84€
Iva inclusa
  • Marca: Fischer
  • Codice EAN: 8001132050569
  • Codice Prodotto: 534424
  • Disponibilità: Esaurito

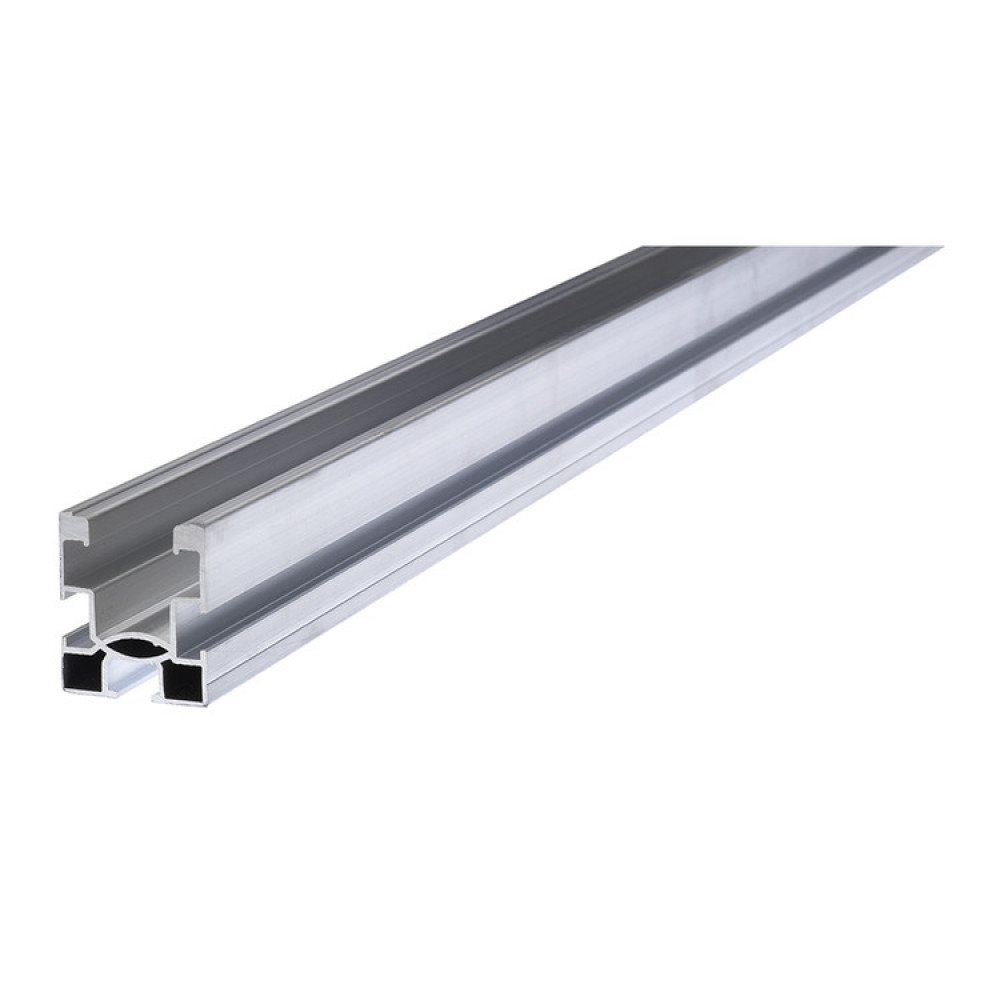

Profilo Solar-fish
Il profilo in alluminio universale per installazioni fotovoltaiche su tetti a falda e tetti piani


Vantaggi:

Idoneo per:

Sistema Tetto a falda con ganci con:

  • Gancio GT U
  • Gancio GT UB
  • Gancio GT L
  • Gancio GT LB
  • Gancio GT 130 e GT 150 (5 e 8 mm) certificato TUV e MCS
  • Gancio GC certificato TUV e MCS
  • Gancio GTR certificato TUV e MCS
  • Gancio GTT certificato TUV e MCS
  • Gancio GTP certificato TUV e MCS
  • Gancio GTPR


Sistema Copertura piana con triangoli con:

  • Triangolo STFS 10° - 13°
  • Triangolo STFN 10° - 15°
  • Triangolo STFN 25° - 30° - 35°
  • Triangolo STFN 2000 35° - 40° - 45°
  • Triangolo STFE 25°


Sistema Copertura in lastre ondulate con:

  • Vite doppio filetto STSR
  • Vite doppio filetto STSI

Applicazioni:
  • Universale: il profilo in alluminio Solar-fish è adatto per le installazioni fotovoltaiche sia su tetti a falda che tetti piani.
  • Facile e veloce: installazione rapida nelle cave inferiore e laterali con viti SKS M 8 o vite testa a martello RHS e nella cava superiore con il dado testa a martello FCN AL e staffe MW (per giunti incrociati).
  • No sfrido: la lunghezza ottimizzata riduce gli sfridi e facilita la movimentazione in cantiere.
  • Interasse massimo consentito 1800 mm, in funzione delle azioni neve e vento calcolate secondo la Normativa Nazionale vigente.

Funzionamento:
  • Individuare la lunghezza e/o la combinazione di profili più adatta all'installazione fotovoltaica da realizzare.
  • Definire l'Interasse tra i ganci/triangoli in funzione dei carichi neve e vento della zona di installazione dell'impianto.
  • Fissare il profilo direttamente ai ganci/triangoli utilizzando la cava inferiore del profilo Solar-fish (con viti SKS M 8 o vite testa a martello RHS).
  • Utilizzare una coppia di collegamenti CPN AL sulle cave laterali per collegare i profili Solar-fish. La connessione è completamente inserita quando la bugna in mezzeria dei collegamenti è in contatto con i profili.
  • Per evitare problemi legati alle dilatazioni termiche si consiglia una lunghezza massima di una fila di pannelli pari a 15 m.
  • Se il collegamento è sulle campate laterali i collegamenti CPN AL devono essere fissati con viti autoforanti.

Specifiche tecniche:
  • Peso in kg/m: 0;
  • Peso: 922;
  • Lunghezza per rullo: 3150;
  • Spessore profilo: 3;
  • distanza tubo - parete: 42;
  • Tipo: 7;
  • Sporgenza - l1 - [mm]: 27;
  • Scatola di cartone: 6;
  • Omologato UL: 45;
  • Carico max raccomandato a trazione per FUS 2,0 mm: 3;
  • Carico max raccomandato a trazione per FUS 2,5 mm: 26;
  • Carico max raccomandato a trazione per MS 40/60: 3;
  • Carico max raccomandato a trazione per MS-L 27/18: 37;
Riferimenti:
  • EAN: 8001132050569
  • Codice fischer: 534424
Attibuti
Confezione 1
Lunghezza - l - [mm] 3150
Modulo di resistenza - Wy - [cm3] 3,26
Modulo di resistenza - Wz - [cm3] 3,37
Momento d'inerzia - ly - [cm4] 7,27
Momento d'inerzia - lz - [cm4] 6,45
Peso in kg/m 0,922
Sezione trasversale profilo 3,42
Download
Scheda tecnica Profilo in alluminio Solar-Fish 3,15 mt Scarica
