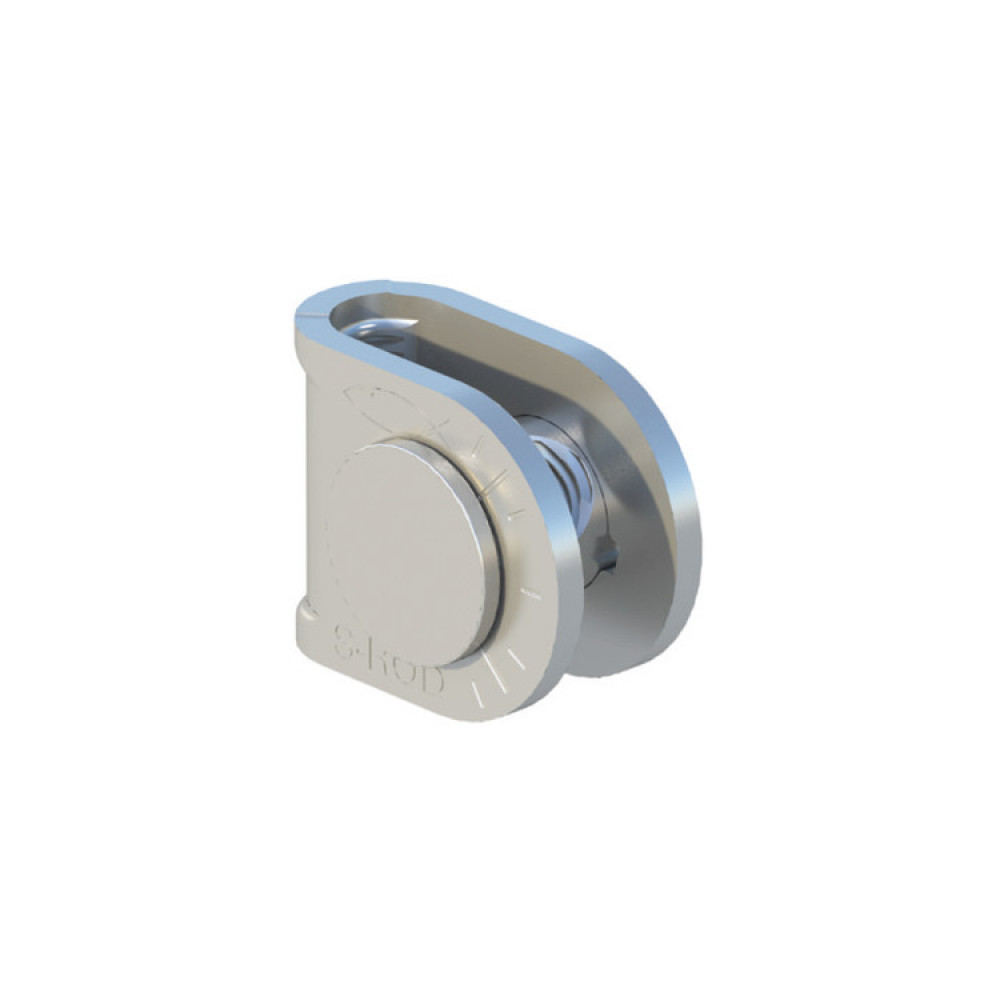

S-ROD Rinforzo per barre filettate
Connessione ad angolo variabile per il controventamento con barre filettate M10 applicabile a pendinature
Vantaggi:
- applicabile in qualsiasi direzione
- mantenendo la barra laterale inclinata a 90° la U scorre agevolmente per regolare l’altezza di installazione sulla barra verticale
- il rinforzo può essere applicato a barre fi lettate M10 senza smontare l’impianto già installato
- i rinforzi possono essere montati sovrapposti per controventare lo stesso punto in diverse direzioni
- angolo di inclinazione variabile 45°±15°
- non sono necessari controdadi, la connessione si autosostiene
- nessuna diff erenza nel verso di utilizzo
Proprietà
- Materiale staffa a U: S275JR
- Materiale perno filettato: 11SMnPb37
- Zincatura: zincatura elettrolitica min 5µm
Caratteristiche
RETROFIT: la connessione S-ROD consente di controventare barre M10 esistenti senza smontarle.
AGGANCIO INNOVATIVO: permette la preinstallazione e la regolazione; su barre M10 non ha bisogno di dadi per il bloccaggio.
Applicazioni:

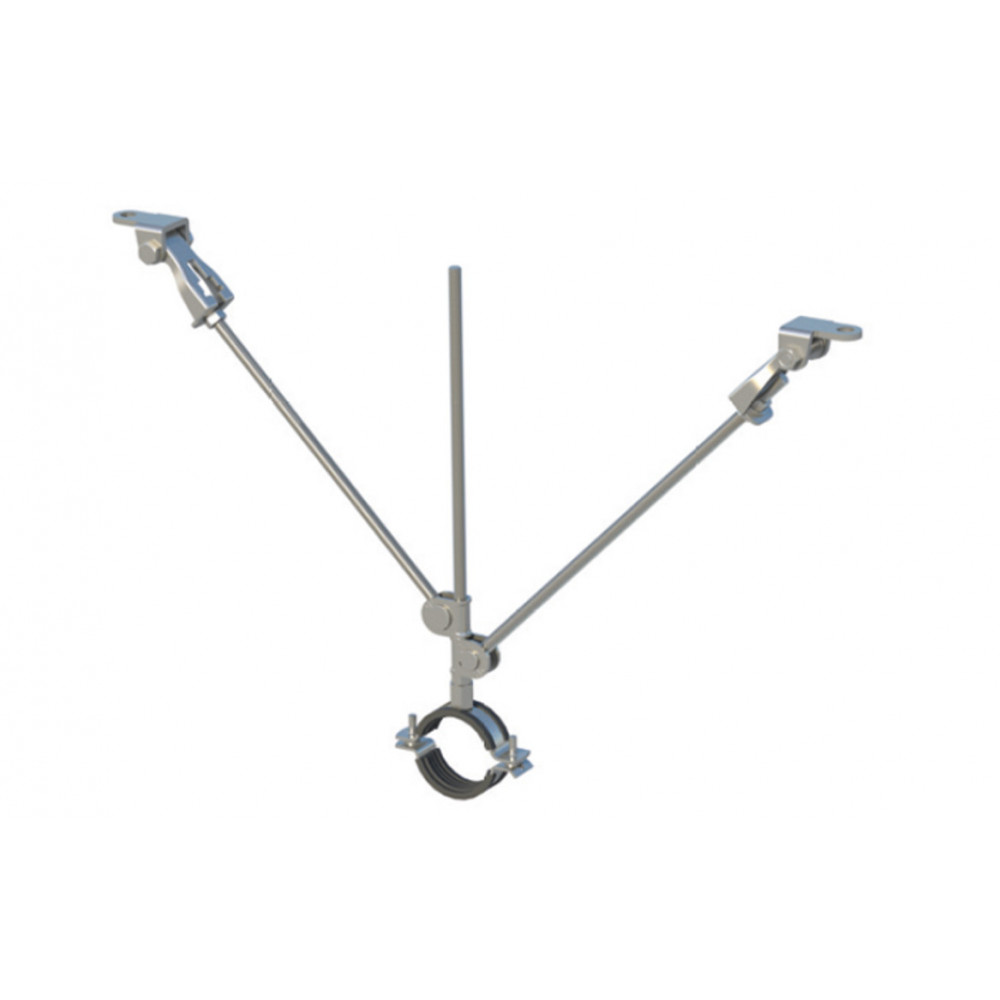

- controventamento di barre fi lettate M10 anche già installate

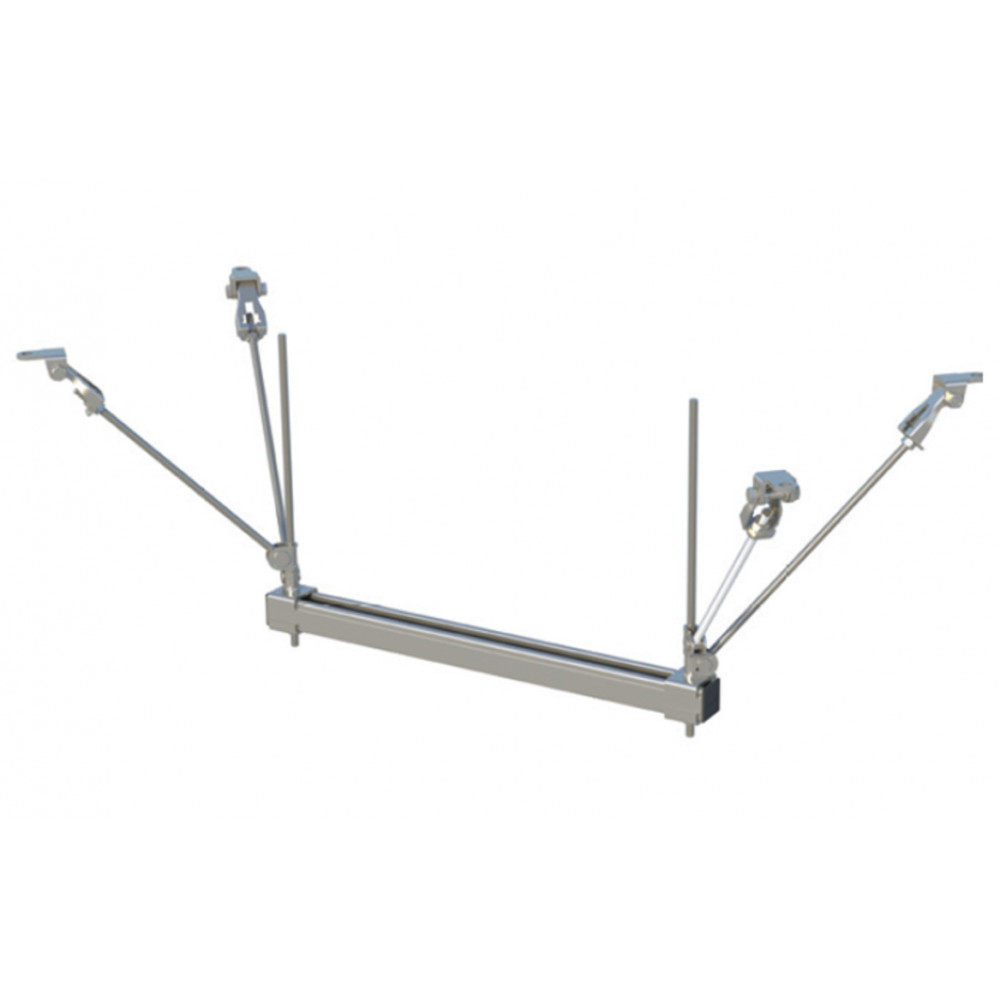

- controventamento di telai pendinati con barre M10 anche già installati
- utilizzabile per controventare barre M8 con dado di bloccaggio
Specifiche tecniche:
- Per filettatura: M10;
- Spessore staffa - s - [mm]: 3;
Riferimenti:
- EAN: 8001132098622
- Codice fischer: 552361
Attibuti |
2019-09 - Retrofit per barre |
M10 |
Confezione |
10 |
Per filettatura |
M10 |
Spessore staffa - s - [mm] |
3 |
Download |
Scheda tecnica S-ROD rinforzo barra |
Scarica |
